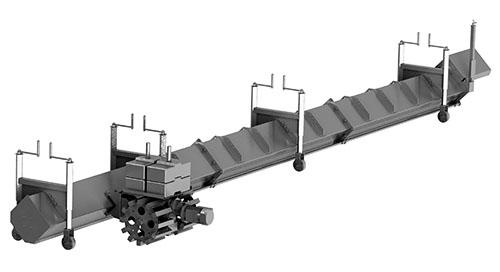

Конвейер за почистване на винтове

Конвейер за почистване на винтове

Предназначение и принцип на работа

КПВ – транспортно устройство, предназначено за почистване на остатъчната зърнена маса след разтоварване на силозите на бункера с диаметър от 11 до 32 метра.

Оборудване:

  • задвижващата секция е окачена на оста на централната разтоварна решетка, позволява на конвейера да извършва кръгови движения около оста на силоза;

междинен участък, поради което се извършва изборът на оптималната дължина на КПВ за СВП с диаметър от 11 до 32 м;

  • затварящата секция с монтиран мотор, който премества шнека около оста.



След разтоварването конвейерът се стартира в полуавтоматичен режим за почистване на остатъците от продукта. Винтът КПВ премества продукта към централната разтоварваща решетка. В случай на увеличаване на товара, витлото на шнека автоматично се изключва, включва се след спада на товара, което удължава експлоатационния живот на КПВ агрегатите.



Конструкторски характеристики и конкурентни разлики:

  • въртящият момент от винтовата скоростна кутия към винта се предава от системата на кухия вал, елиминирайки радиалното и аксиалното изтичане на винта, осигурявайки трайността на неговата работа;
  • механизмът за преместване на шнека има шарнирна връзка, осигурява движението на шнека с неравна основа, конструкцията на колелата ще осигури сцепление с основата;
  • електрическа верига за включване на КПВ ви позволява да извършвате полуавтоматично почистване на остатъци от зърно без намеса на оператора. Условия за безопасност: I. защита срещу прегряване и претоварване на механизмите за въртене и движение на шнека; II. блокиране на механизма за движение без винта;
  • аварийно спиране на КПВ се извършва както от контролния панел, така и от контролния шкаф;
  • по заявка произвеждаме КПВ с капацитет 50-200 t / h.
  •

Технически характеристики

Технически характеристики (посочено за пшеница с плътност 0,76 т/м.куб), т/ч 100
Диаметър на винта, мм 300
Стъпка на винта , мм 250
Инсталирана мощност на въртящото се винтово задвижване за силози 11-22 м (за силози 22-32 м), кВт 7.5 (11)
Скорост на винта , об-1 290
Инсталирана мощност на задвижването на механизма за движение , кВт 0,25
